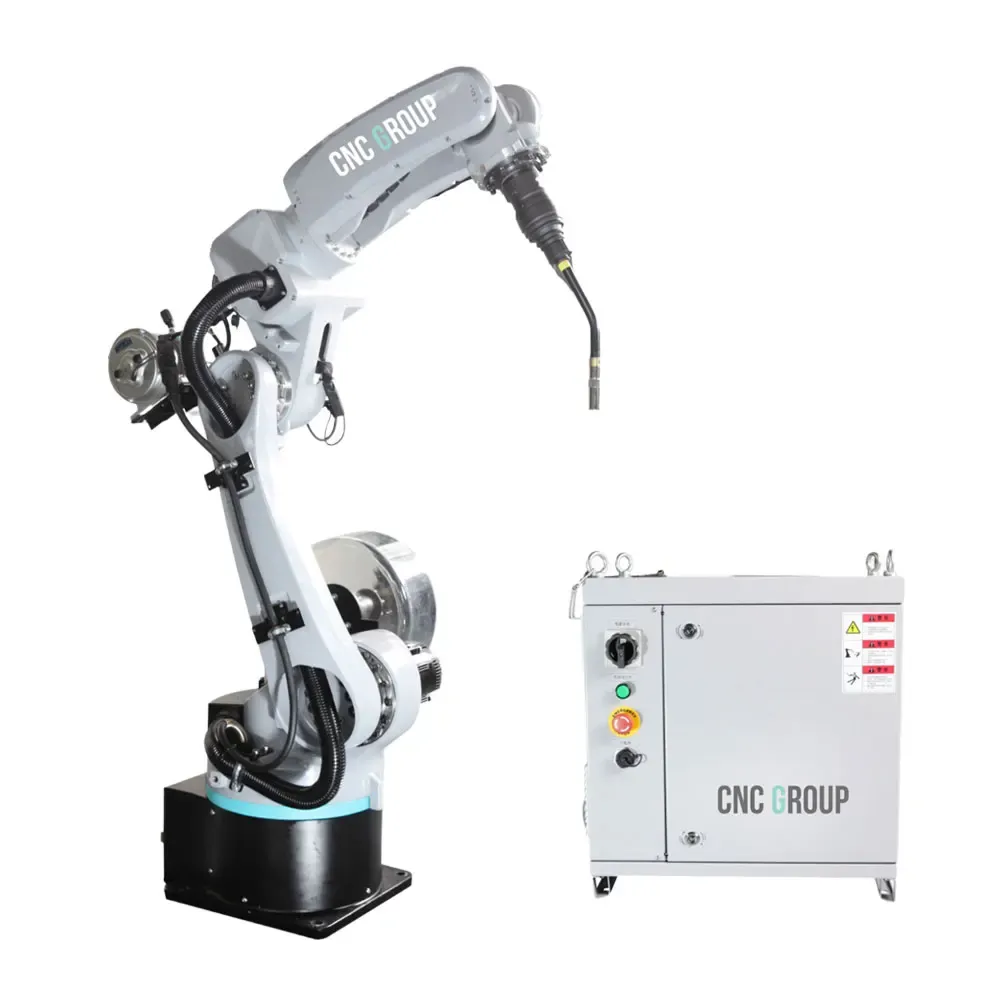

การแก้ไขปัญหาการเชื่อมด้วยแขนหุ่นยนต์: แนวทางปฏิบัติที่ดีที่สุด

การเชื่อมด้วยแขนหุ่นยนต์ล้มเหลวในรูปแบบที่ทำนายได้ และการหยุดทำงานส่วนใหญ่มักเกิดจากชิ้นส่วนที่สึกหรอ การต่อกราวด์ หรือการปรับค่าเทียบค่า มากกว่าจะเกิดจากตัวหุ่นยนต์เอง บริษัทรับจ้างผลิตในรัฐโอไฮโอสูญเสียเวลาทำงานครึ่งวันเต็มไปกับปัญหาการหยุดการอาร์กในเซลล์การผลิตที่เพิ่งเชื่อมได้เรียบร้อยเมื่อวันก่อน ซึ่งการเชื่อมด้วยแขนหุ่นยนต์ตอบสนองดีต่อการวิเคราะห์สาเหตุแบบเป็นระบบ: ตรวจสอบชิ้นส่วนราคาถูกก่อน อ่านรหัสแจ้งเตือนแล้วจึงพิจารณาเปลี่ยนโปรแกรมเท่านั้น ลำดับขั้นตอนนี้ช่วยให้สามารถดำเนินการผลิตต่อได้ทันเวลาและส่งมอบสินค้าให้ลูกค้าตามกำหนด

โรงงานหยุดปัญหาการหยุดการอาร์กได้สำเร็จ

เมื่อรอยเชื่อมหักกลางแนวเชื่อม

เซลล์เชื่อมหยุดการเกิดอาร์คทุกๆ ไม่กี่ชิ้น ส่งผลให้เกิดรอยเชื่อมสั้นที่เย็นเกินไป ซึ่งผู้ตรวจสอบสังเกตเห็นได้เมื่อถึงปลายสายการผลิต การเชื่อมด้วยแขนหุ่นยนต์ขึ้นอยู่กับระยะห่างที่คงที่ระหว่างปลายเขี้ยวและชิ้นงาน แต่ที่รองลวดภายในท่อเชื่อมสึกหรอจนทำให้ลวดเคลื่อนคลาดจากแนวเดิม การเปลี่ยนที่รองลวดใหม่พร้อมปรับระยะห่างปลายเขี้ยวอีกครั้งสามารถฟื้นฟูคุณภาพของรอยเชื่อมได้ภายในหนึ่งรอบการเปลี่ยนชิ้นส่วน และรอยเชื่อมที่เย็นเกินไปก็หายไปจากชั้นวางทันทีในการผลิตครั้งถัดไป นอกจากนี้ ระบบเชื่อมด้วยแขนหุ่นยนต์ยังบันทึกจำนวนครั้งที่เกิดความผิดพลาดของอาร์คในเช้าวันนั้น จึงทำให้การสึกหรอของที่รองลวดปรากฏเป็นแนวโน้มแทนที่จะเป็นเหตุการณ์ที่เกิดขึ้นแบบไม่คาดฝัน ระบบเชื่อมด้วยแขนหุ่นยนต์ที่ติดตามจำนวนความผิดพลาดของอาร์คในลักษณะนี้ยังแจ้งผู้วางแผนล่วงหน้าว่าควรสั่งสำรองที่รองลวดไว้เมื่อใด เพื่อไม่ให้การสึกหรอครั้งถัดไปกลายเป็นคำสั่งเร่งด่วนในวันเดียวกัน

การคลาดเคลื่อนของการสอบเทียบซึ่งหลอกลวงทุกคน

ข้อผิดพลาดครั้งที่สองดูเหมือนเป็นข้อผิดพลาดของโปรแกรม: รอยต่อเลื่อนออกจากรอยต่อบนชิ้นงานไปครึ่งมิลลิเมตรภายในวันศุกร์ การเชื่อมด้วยแขนหุ่นยนต์ทำซ้ำเส้นทางที่ถูกสอนไว้เดิม แต่แขนหุ่นยนต์คลาดเคลื่อนจากค่าการปรับเทียบล่าสุด จึงทำให้เส้นทางที่ใช้ไม่ตรงกับตำแหน่งของอุปกรณ์ยึดชิ้นงานอีกต่อไป การตรวจสอบค่าอ้างอิงอย่างรวดเร็วยืนยันว่ามีการคลาดเคลื่อนจริง จึงทำการตั้งค่าศูนย์ใหม่ให้แขนหุ่นยนต์ และรอยต่อกลับมาอยู่ในตำแหน่งที่ถูกต้องโดยไม่ต้องแก้ไขโปรแกรมที่บันทึกไว้หรืออุปกรณ์ยึดชิ้นงานแต่อย่างใด การเชื่อมด้วยแขนหุ่นยนต์ที่ทำซ้ำเส้นทางที่คลาดเคลื่อนจะดูถูกต้องบนหน้าจอ จึงเป็นเหตุผลที่การตรวจสอบค่าอ้างอิงมีประสิทธิภาพเหนือกว่าการคาดเดา การคลาดเคลื่อนของแขนหุ่นยนต์ในวันศุกร์มักถูกเข้าใจผิดว่าเกิดจากปัญหาของอุปกรณ์ยึดชิ้นงาน ดังนั้นการตรวจสอบค่าอ้างอิงจึงช่วยปกป้องทั้งโปรแกรมและอุปกรณ์ยึดชิ้นงานจากการทำงานซ้ำโดยไม่จำเป็น

สิ่งที่ผิดพลาดก่อนเป็นอันดับแรก

การติดขัดของลวดเชื่อมและการต่อสายกราวด์ไม่ดี

ข้อผิดพลาดส่วนใหญ่ในการเชื่อมด้วยแขนหุ่นยนต์เริ่มต้นที่เส้นทางลวด ตัวรองรับลวดที่บิดงอ ลูกกลิ้งขับที่สึกหรอ หรือปลายสัมผัสที่ใช้งานเกินอายุการใช้งาน จะทำให้เกิดปรากฏการณ์การเผาไหม้ย้อนกลับ (burn-back) และอาร์คไม่สม่ำเสมอ คลิปต่อพื้นที่ไม่ดีเป็นปัญหาคลาสสิกแบบเงียบๆ: ความต้านทานเพิ่มขึ้น อาร์คเลื่อนลอย และรอยเชื่อมอาจดูดีในชิ้นงานหนึ่ง แต่หยาบกร้านในชิ้นถัดไป ควรตรวจสอบการต่อพื้นและปลายสัมผัสก่อนจะสรุปว่าเป็นความผิดของแหล่งจ่ายไฟหรือหุ่นยนต์ การเชื่อมด้วยแขนหุ่นยนต์ที่เริ่มแต่ละกะด้วยการตรวจสอบการต่อพื้นจะหลีกเลี่ยงปัญหาเท็จเหล่านี้ส่วนใหญ่บนพื้นโรงงาน

การชนของหัวเชื่อมและการสะสมของเศษโลหะกระเด็น

การชนของหัวเชื่อมหรือการสะสมของเศษโลหะหลอมละลายจะเปลี่ยนจุดศูนย์กลางของเครื่องมือ ส่งผลให้รอยเชื่อมนูนสูงเกินไปหรือไม่ตรงกับแนวรอยต่อ การเชื่อมด้วยแขนหุ่นยนต์ควรดำเนินการตรวจสอบการชนซ้ำหลังจากเกิดการชน เพราะแม้แขนหุ่นยนต์จะเคลื่อนที่ตามเส้นทางเดิมได้อย่างสมบูรณ์แบบ แต่อาจชี้ไปยังตำแหน่งที่ผิด ควรทำความสะอาดเศษโลหะหลอมละลายออกจากหัวพ่นและปลายหัวเชื่อมก่อนเริ่มกะงาน และให้ถือว่ารอยเชื่อมหลังการชนนั้นน่าสงสัยจนกว่าจะมีการตรวจสอบชิ้นงานต้นแบบแล้วพบว่าสอดคล้องกับจิ๊กอย่างแท้จริง การข้ามขั้นตอนนี้ในการเชื่อมด้วยแขนหุ่นยนต์หลังการชน มักเป็นสาเหตุหลักของรอยเชื่อมที่ผ่านการตรวจสอบด้วยตาเปล่า แต่กลับล้มเหลวในการทดสอบการดัดในเวลาต่อมาภายในสัปดาห์เดียวกัน

การอ่านรหัสข้อผิดพลาดก่อนที่มันจะเกิดซ้ำ

การตรวจสอบประสิทธิภาพและความสามารถในการทำซ้ำตามมาตรฐาน ISO 9283

มาตรฐาน ISO 9283 กำหนดวิธีการวัดความแม่นยำของตำแหน่ง (pose accuracy) และความซ้ำได้ (repeatability) ของหุ่นยนต์ ซึ่งเป็นค่าที่ต้องจับตาดูเมื่อรอยเชื่อมเริ่มคลาดเคลื่อน งานเชื่อมด้วยแขนหุ่นยนต์จะยังคงน่าเชื่อถือได้ก็ต่อเมื่อแขนหุ่นยนต์สามารถทำซ้ำตำแหน่งได้ภายในข้อกำหนดที่ระบุไว้ ดังนั้น การตรวจสอบตามวิธี ISO 9283 ทุกสามเดือนจึงช่วยตรวจจับการคลาดเคลื่อนก่อนที่จะส่งผลต่อชิ้นส่วนจริง การทดสอบนี้ใช้เวลาสั้นมาก เมื่อเทียบกับต้นทุนที่เกิดจากการเชื่อมผิดแนวเป็นเวลาหนึ่งสัปดาห์ ซึ่งอาจผ่านการตรวจสอบคุณภาพแล้วแต่แก้ไขได้ยากและแพงมากเมื่อสายเกินไป

บันทึกการแจ้งเตือนและข้อมูลการตรวจสอบชิ้นงานต้นแบบ

เซลล์ที่ดีจะบันทึกการแจ้งเตือนทุกครั้งพร้อมระบุเวลาและตารางการเชื่อมที่ใช้งานอยู่ งานเชื่อมด้วยแขนหุ่นยนต์เปลี่ยนบันทึกเหล่านี้ให้กลายเป็นตัวชี้วัดล่วงหน้า: หากจำนวนการแจ้งเตือนข้อผิดพลาดของอาร์คเพิ่มขึ้น แสดงว่าอาจมีปัญหากับไลเนอร์หรือระบบกราวด์ก่อนที่รอยเชื่อมจะล้มเหลว ให้จับคู่บันทึกนี้กับการตรวจสอบชิ้นงานต้นแบบทุกครั้งที่เปลี่ยนแปลงกระบวนการ ข้อผิดพลาดจึงปรากฏในรูปของข้อมูล แทนที่จะปรากฏในรูปของการคืนสินค้าจากลูกค้าหลายสัปดาห์ต่อมาที่ท่าเรือ งานเชื่อมด้วยแขนหุ่นยนต์ที่จับคู่บันทึกการแจ้งเตือนเข้ากับภาพถ่ายของชิ้นงานต้นแบบ จะสร้างเส้นทางการตรวจสอบคุณภาพที่ชัดเจน ซึ่งลูกค้าเรียกร้องมากขึ้นเรื่อยๆ ตามกฎระเบียบด้านการติดตามแหล่งที่มาที่เข้มงวดขึ้น

แนวทางปฏิบัติที่ดีที่สุดบนพื้นโรงงาน

ขั้นตอนการแก้ไขปัญหาประจำสัปดาห์

ใช้เวลาสิบห้านาทีต่อสัปดาห์กับสิ่งที่มักล้มเหลวบ่อยที่สุด การเชื่อมด้วยแขนหุ่นยนต์จะทำงานได้อย่างมีประสิทธิภาพเมื่อตรวจสอบไลเนอร์ ปลายหัวเชื่อม และจุดต่อกราวด์ในวันที่กำหนดไว้ล่วงหน้า ไม่ใช่เมื่ออาร์คดับลงระหว่างกะงาน สำรวจเส้นเคเบิลเพื่อหาจุดที่เสียดสี ตรวจสอบอัตราการไหลของก๊าซ และทบทวนบันทึกการแจ้งเตือนเพื่อสังเกตแนวโน้ม ANSI/R15.06 กำหนดให้ทดสอบระบบหยุดฉุกเฉินด้านความปลอดภัยตามตารางเวลา ดังนั้นควรรวมขั้นตอนนี้ไว้ในขั้นตอนประจำสัปดาห์ด้วย การเชื่อมด้วยแขนหุ่นยนต์จะมีต้นทุนการดำเนินงานต่ำเมื่อการใช้เวลาสิบห้านาทีนี้ถูกจัดไว้ในปฏิทินอย่างแน่นอน เพราะแต่ละข้อผิดพลาดที่ตรวจพบก่อนเกิดปัญหาจะประหยัดเวลาได้หนึ่งชั่วโมง เมื่อเทียบกับกรณีที่อาร์คดับลงระหว่างกะงาน

วัสดุสิ้นเปลือง การปรับค่ามาตรฐาน และการฝึกอบรม

เก็บชุดอะไหล่ที่ใช้สิ้นเปลืองไว้ที่เซลล์ และบันทึกการเปลี่ยนหัวฉีด (tip) และไลเนอร์ทุกครั้งพร้อมระบุจำนวนรอบที่ใช้งาน แขนหุ่นยนต์สำหรับการเชื่อมจะคลาดเคลื่อนเร็วที่สุดเมื่อใช้ชิ้นส่วนที่สึกหรอเกินอายุการใช้งานที่กำหนด ดังนั้นควรเปลี่ยนตามจำนวนรอบที่ใช้งาน ไม่ใช่รอจนเกิดความล้มเหลว ทำการปรับศูนย์ใหม่ของแขนหุ่นยนต์ตามจังหวะที่กำหนดในมาตรฐาน ISO 9283 ฝึกอบรมผู้ปฏิบัติงานให้อ่านข้อความแจ้งเตือนแทนการรีเซ็ตโดยไม่ตรวจสอบ และปฏิบัติตาม NFPA 79 ร่วมกับ IEC 60204-1 เพื่อให้มั่นใจในความปลอดภัยด้านไฟฟ้าตลอดการให้บริการซ่อมบำรุงใด ๆ ที่เซลล์ นอกจากนี้ การเชื่อมด้วยแขนหุ่นยนต์ยังทำงานได้ดีขึ้นเมื่อผู้ปฏิบัติงานเรียนรู้วิธีอ่านข้อความแจ้งเตือน เพราะการรีเซ็ตแบบไม่ตรวจสอบจะซ่อนแนวโน้มที่ระบบบันทึกไว้เพื่อแสดงผล

คำถามที่พบบ่อย

เหตุใดการเชื่อมด้วยแขนหุ่นยนต์จึงสูญเสียอาร์คกลางรอยต่อ?

โดยทั่วไปแล้ว การเชื่อมด้วยแขนหุ่นยนต์สูญเสียอาร์คเนื่องจากไลเนอร์สึกหรอ หัวฉีดหมดอายุการใช้งาน หรือการต่อกราวด์ไม่ดีซึ่งทำให้ความต้านทานเพิ่มขึ้น ส่งผลให้ลวดเคลื่อนที่ผิดตำแหน่งและอาร์คล้มหาย โปรดตรวจสอบชิ้นส่วนราคาถูกเหล่านี้รวมถึงแคลมป์กราวด์ก่อนเป็นลำดับแรก จากนั้นจึงอ่านบันทึกข้อความแจ้งเตือน ก่อนจะสงสัยว่าโปรแกรมที่บันทึกไว้หรือแหล่งจ่ายไฟที่เซลล์มีปัญหา

หุ่นยนต์เชื่อมควรได้รับการสอบเทียบบ่อยแค่ไหน?

ปรับเทียบตามจังหวะที่แน่นอน เช่น ทุกสามเดือนโดยอ้างอิงมาตรฐาน ISO 9283 หรือหลังเกิดการชนและตั้งค่าศูนย์ใหม่เสมอ การเชื่อมด้วยแขนหุ่นยนต์จะทำซ้ำเส้นทางที่สอนไว้ ดังนั้น หากแขนหุ่นยนต์คลาดเคลื่อน จะชี้ไปยังตำแหน่งผิดแม้ดูเหมือนถูกต้อง การตรวจสอบอ้างอิงอย่างรวดเร็วจะช่วยตรวจจับปัญหานี้ก่อนที่รอยเชื่อมที่ออกนอกแนวข้อต่อจะผ่านการตรวจสอบหรือเข้าสู่สายการผลิตสำหรับลูกค้า

สาเหตุของเศษโลหะกระเด็นและแนวเชื่อมนูนคืออะไร

เศษโลหะกระเด็นและแนวเชื่อมนูนมักเกิดจากจุดศูนย์กลางเครื่องมือ (tool-center-point) เปลี่ยนไปหลังการชน หรือจากหัวฉีดและปลายหัวเชื่อมอุดตัน การเชื่อมด้วยแขนหุ่นยนต์ควรดำเนินการตรวจสอบการชนและการตรวจสอบชิ้นงานต้นแบบทุกครั้งหลังเกิดการกระทบ เพราะแขนหุ่นยนต์อาจทำงานซ้ำได้อย่างสมบูรณ์แบบ แต่หัวเชื่อมกลับอยู่ในตำแหน่งนูนสูงกว่าปกติ ควรทำความสะอาดเศษโลหะกระเด็นก่อนเริ่มกะเพื่อให้หัวเชื่อมคงอยู่บนแนวรอยต่ออย่างแม่นยำ

มาตรฐานใดบ้างที่ใช้เป็นแนวทางในการแก้ไขปัญหาการเชื่อมด้วยหุ่นยนต์

มาตรฐาน ISO 9283 ครอบคลุมการวัดประสิทธิภาพของหุ่นยนต์ มาตรฐาน AWS D1.1 ครอบคลุมการยอมรับคุณภาพรอยเชื่อมเหล็ก มาตรฐาน ANSI/RIA R15.06 และ ISO 10218 ครอบคลุมด้านความปลอดภัย มาตรฐาน NFPA 79 และ IEC 60204-1 ให้แนวทางเกี่ยวกับระบบไฟฟ้า และ OSHA 29 CFR 1910.252 เพิ่มเติมข้อกำหนดด้านการระบายอากาศขณะเชื่อมและการป้องกันอัคคีภัยระหว่างการซ่อมแซมข้อบกพร่องภายในเซลล์

การต่อกราวด์ที่ไม่ดีจริง ๆ แล้วสามารถทำให้การเชื่อมด้วยแขนหุ่นยนต์เสียหายได้หรือไม่

คลิปต่อกราวด์ที่ไม่ดีคือข้อบกพร่องแบบเงียบคลาสสิกในการเชื่อมด้วยแขนหุ่นยนต์: ความต้านทานที่เพิ่มขึ้นทำให้อาร์คเบี่ยงเบน ส่งผลให้รอยเชื่อมดูดีในชิ้นงานหนึ่ง แต่หยาบในชิ้นถัดไป ควรตรวจสอบการต่อกราวด์และค่าความต้านทานทุกเดือน เพราะกราวด์ที่ไม่ดีมักหลอกให้ทุกคนคิดว่าหุ่นยนต์หรือโปรแกรมเป็นต้นเหตุก่อนเสมอ

การตรวจสอบรายสัปดาห์แบบใดที่ช่วยป้องกันการหยุดทำงานส่วนใหญ่ได้

ใช้เวลาสิบห้านาทีตรวจสอบไลเนอร์ ปลายหัวเชื่อม การต่อกราวด์ อัตราการไหลของก๊าซ และบันทึกการแจ้งเตือน รวมทั้งทดสอบระบบหยุดฉุกเฉินตามมาตรฐาน ANSI/RIA R15.06 การเชื่อมด้วยแขนหุ่นยนต์จะคงประสิทธิภาพได้ดีเมื่อชิ้นส่วนราคาถูกเหล่านี้ได้รับการตรวจสอบอย่างสม่ำเสมอในวันที่กำหนดไว้ล่วงหน้า บันทึกการเปลี่ยนชิ้นส่วนทุกครั้งพร้อมจำนวนชิ้นที่ใช้ไป เพื่อให้สามารถคาดการณ์การสึกหรอได้อย่างแม่นยำ ไม่เกิดขึ้นอย่างไม่คาดฝันระหว่างกะทำงาน
