CNC системасынын кесүүнүн тактыгындагы ролу

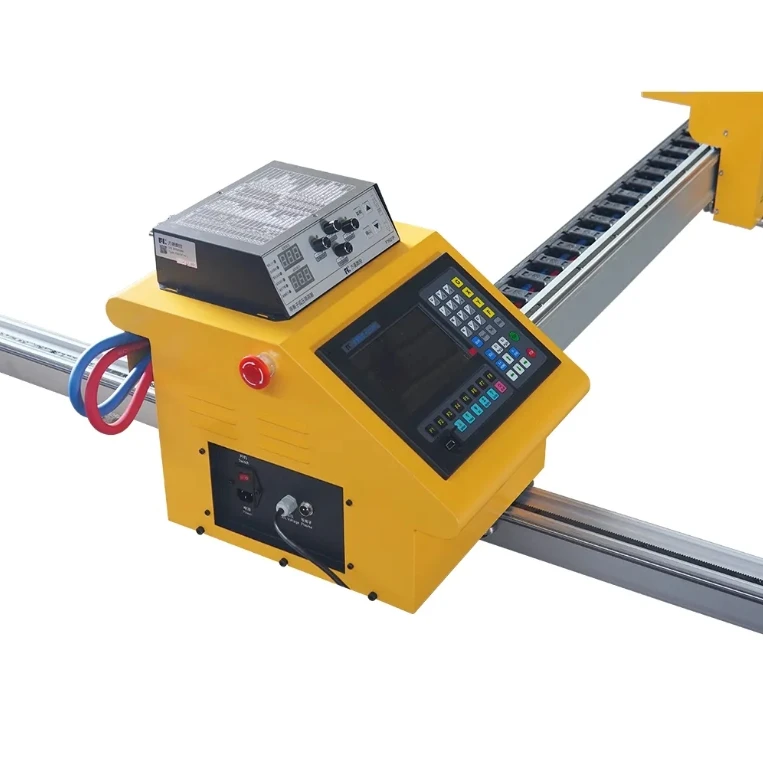

А лазердик кесүү машинасы CNC контроллер CAD файлдарынан бөлүктүн геометриясын кесүү башы жана детальдын орнуу осьтөрү үчүн синхрондуу кыймылды башкаруу командаларына которот. Контроллердин кыймылды пландоо алгоритми — анын үскорулушту, жаманып келүүнү жана бурчтун траекториясын эсептөө ыкмасы — машина бурчтарды так кесип чыгара алышын же жогорку ылдамдыкта аларды дөңгөлөтүп чыгара алышын аныктайт. Лазердик кесүүдө тактык — бул нурдун сапатына барабар деңгээлде кыймылды башкаруу менен аныкталат.
CNC системасы бөлүктүн геометриясынан CAM программалык тескерилиши менен түзүлгөн G-кодду иштетет. G-коддун ар бир саптары максаттуу орду жана кесүү тездигин көрсөтөт. Башкаруу приборунун траекториялык планировщикиси орду аралыгындагы тездик профилин эсептейт: мурдагы нуктадан үдөп, түз бөлүктө кесүү тездигин сактап, бурчка киргенде ашып кетүүнү алдын ала чечүү үчүн бурчка жакындашканда тездикти төмөндөтөт. Бурчта тездикти төмөндөтүүнүн чечими — канчалык тездикти төмөндөтүү жана бурчка канчалык жакындашканда тездикти төмөндөтүү башталышы — бурчтун өтө чүйрөлүгүн аныктайт.
Медициналык кошулгучтар үчүн нержиссиз болоттун кабылдагысын жасаган металл бетин иштетүүчү ишканада 1,5 мм материалда бурчтун тегертелүүсү — 90-градустук бурчтардын 3 м/мин кесүү ылдамдыгында 2–3 мм радиуска айланышы — жыйнаганда орнатуу көйгөйлөрүн туудурган. Чечим катары бурчтардын алдынан траекторияны пландоо колдонулган, бул бурчтар аркылуу ылдамдыкты автоматтык түрдө төмөндөтүп, түз бөлүктөрдө толук ылдамдыкты сактап калган. Бурчтун тактыгы программаланган геометрияга 0,2 мм ичинде жетишкен, цикл убактысын жоготпогон.
Кыймылды башкаруу архитектурасы
Серво жүрүш системалары
ЧПУ контроллери кесүү башынын гантри жана детальдын столун жылжыткан моторлорду башкаруучу сервоприводдорго позициялык командаларды жөнөтөт. Абсолюттук энкодерлер менен камсыз кылынган AC серво моторлор позициялык кайтарылган сигналды 1–5 микрон чамасында энкодердин бир санына чейинки тактыкта берет, бул контроллерге ось талап кылынган позицияга жеткенин текшерүүгө мүмкүндүк берет, ал эми моторго жөнөтүлгөн кадамдардын негизинде жеткенин предположение (жоромол) кылбайт.
Серво-жооп берүүнүн жыштыгы — мотордун кандай тез ылдамдана жана баяттана алышы — машина бир тездикте кайсы тарапка тез бурула алышын аныктайт. Жогорку жыштыкта иштеген серволор жогорку кесилүү тездигинде төрт бурчтуктарды тескери түрдө кесе алат. Гантри структурасынын механикалык катуулугу практикалык серво-жыштыгын чектейт: структура берэ албаган ылдамдануу берилгенде вибрация жана кесилүү сапатынын төмөндөшү байкалат.
Эки мотордун гантри конфигурациясы — көпүрө огунун эки жагында жеке моторлор — ЧПУ контроллеринин микросекундада эки моторду синхрондоосу керек, антпен гантри «ракинг» (бийликтин бир жагы экинчи жагынан алда болуп, кесүү башы иштеген детальга карата чөйрөлөп кетүү) кубулушунун алдын алуу үчүн. Заманбак ЧПУ контроллерлери гантринын эки жагындагы оңдуктун айырмасын 0.1 мм ичинде сактайт.
Ылдамдануу жана жаркыраштыруу контроллору
Жерк — үдөмдүн өзгөрүш тездиги — чыбыттын сапатына чоңдук менен таасир этет, баштапкы үдөмдүн ар кандай башка таасиринен гөрө эле. Үдөмдүн андай учурдагы өзгөрүшү механикалык терпелүүлүктү тудурат, ал чыбыттын жээктеринин толкундугунан көрүнөт, айрыкча гантри оссисине параллель түз сызыктарда. S-курва үдөм профилдерин ишке ашырган CNC контроллерлери — бул жерде үдөм нөлдөн максималдуу маанисине тез өтүп калбай, тегиз түрдө өсөт — терпелүүлүктүн жээкти токтотуучу таасирин азайтат.
Бул цикл убактысынын узартылуусу менен байланышат. S-курва үдөм профилдери трапециялык профилдерге караганда максималдуу тездикке жетүүгө убакыттын көп бөлүгүн талап кылат, анткени үдөмдүн өсүш фазасы ар бир үдөм окуясына кошумча убакыт кошот. Ал эми заманбап CNC контроллерлеринде оператор бөлүктүн тактык талаптарына жараша үдөм профилин танда алат: жээктиң сапаты маанилүү болгонда тактыгы жогорку бөлүктөр үчүн S-курва профили, ал эми продуктивдүүлүк 0,1 ммден төмөн тактыкка караганда баштапкы орунда турган бөлүктөр үчүн трапециялык профиль.
Тактыкты текшерүү ыкмалары
Лазер интерферометрли калибрлөө
Орнолушунун тактыгын текшерүү лазер интерферометрди колдонот — бул гелий-неон лазерлер үчүн лазер нурунун толкун узундугун (632,8 нм) эталон стандарт катары колдонгон өлчөө системасы. Интерферометр команда берилген орнолушка карата чын осьтун кыймылын 1 микрондон аз чаканында өлчөйт жана машинасынын жүрүш аймагы боюнча орнолушунун ката картасын түзөт.
ЧНК контроллер бул ката картасын көлөмдүк компенсация үчүн колдонот: шариктүрүүлүү винттын кадамындагы, сызыктык направляющалардын түзүлүшүндөгү жана раманын квадраттуулугундагы механикалык ката кумулаттарын иштөө аймагы боюнча түзөтүү факторун ар бир орнолушта колдонуп, компенсациялайт. 3000 мм жүрүшү бар машина компенсациясыз 30–50 микрондук орнолуш катасын жинашы мүмкүн; интерферометр менен карталанган компенсация менен ошол эле машина толук жүрүш боюнча ±20–30 микрондук орнолуш тактыгын камсыз кылат.
Сыноо кесүүсүнүн текшерүүсү
Сынау үчүн кесилген образцы — адатта квадрат, дөңгөлөк жана ромб формалары, программаланган өлчөмдөрдө кесилет — CNC-лазердин тактыгын чындыкта кесүү шарттарында текшерет. Кесилген бөлүктөрдү координаталык өлчөө машинасы (CMM) же так өлчөө калпери менен өлчөө CNC-лазердин жайгашуу тактыгынын, кесилген жолунун туурасын компенсациялоонун жана жылуулук кеңейүүнүн бирдиктүү таасири тууралуу маалымат берет.
Сынау үчүн кесилген образцы иштеген аймагынын чегинде жайгашкан элементтерди камтышы керек, анда консольдук таасирлер жана жылуулук кеңейүү эң чоң жайгашуу ката-ларын тудурат. Столдун ортосунда так кесүүчү машина таблицанын алыскы бурчуна жеткенде толук диапазондун калибрленишинсиз 50–100 микрондук кошумча ката көрсөтүшү мүмкүн.
Жи frequently берилген суроолор
CNC лазер кесүү машинасы кандай жайгашуу тактыгына ийет?
Модерн талчык лазердүү CNC машиналары интерферометр менен калибрлөө жана көлөмдүү компенсация аркылуу ±0,03–0,05 мм орундаштыруу тактыгын камсыз кылат. Кайталануучулук — бир орунга кайтуу — адатта ±0,02 мм түзүлөт. Бул техникалык сапаттар температура-контролдун ортосунда иштегенде гана камсыз кылынат; цехтеги термалдык озгороо тактыкты төмөндөтөт.
CNC машинасынын алдыга караган функциясы бурчтун кесилүү сапатын кандай жакшыртат?
Алдыга караган траекториялык планирование азыркы позициядан 50–200 G-code саптарын алдын ала окуйт жана бурчка жакындашканда оптималдуу жаңылтуу профилдерин жана бурчтан чыкканда үдөтүү профилдерин эсептейт. Алдыга караган функциясы жок учурда контроллер бурчтарга бир саптан бир сапка реакция берет, бул ашуу жана бурчтун дөңгөлөтүлүшүнө алып келет.
CNC лазердүү кесүүнүн тактыгын туруктуу сактоо үчүн кандай техникалык кызмат көрсөтүү керек?
Сызыктанган аркылуу смазкасы, шардын винттун артка чапшыруусун текшерүү (адатта ар беш айда текшерилет) жана оптикалык жолдун тескере тургандыгын текшерүү. Жылдык интерферометрди кайрадан калибрлөө механикалык износко байланыштуу өзгөрүштөрдү түзөтөт. Rayman CNC лазер машинасынын контроллерлери техникалык кызмат көрсөтүүнүн мөөнөтүн баалоо жана диагностикалык иштөөлөрдү камтыйт.
Материалдын термалдык кеңейиши кесүүнүн тактыгына кандай таасир этет?
Болот метрде градус Цельсийге 12 микронго кеңейет. Калибрлөө температурасы 20°C болгондо, 35°C температурада 3-метрлик чыбык 0,54 мм кеңейет — бул машинасынын орнотуу тактыгынын белгиленген чегинен ашып кетет. Тактык талаптары бар иштер үчүн материалды температура боюнча контролдогон жерде сактоо же CNC системасында реалдуу убакытта термалдык компенсация колдонуу зарыл.
Абсолюттук жана инкременттик энкодерлердин ортосундагы айырмачылык эмне?
Абсолюттук энкодерлер ток берилгенден кийин дароо нарыжы позицияны көрсөтөт — үйлөштүрүү ыкмасы керек эмес. Инкременттүү энкодерлер референс чекиттен импульстарды санайт жана ар бир ток циклинен кийин үйлөштүрүү циклини талап кылат. Абсолюттук энкодерлер өндүрүштө токтун токтогон учурларында позициянын жоголушун болтурат.
Эски ЧПУ лазердик кесүү машиналарын ичке точтуулукка жакшыртуу үчүн модернизациялоого болобу?
Контроллерди алмаштыруу, заманбап траекториялык планирование жана серво-кыймылдаткычтар менен механикалык түзүлүшү саама болгон машиналарда бурчтун точтуулугун 50–70% га жакшыртат. Эгерде гантри механикалык износго учураган болсо (артка чыгыш 0,05 мм ден ашып кетсе, подшипниктин оюшу), анда контроллердин модернизациясынан мурда механикалык кайра куруу иштери жүргүзүлүшү керек, антпей точтуулуктун маанилүү жакшырышы болбойт.
