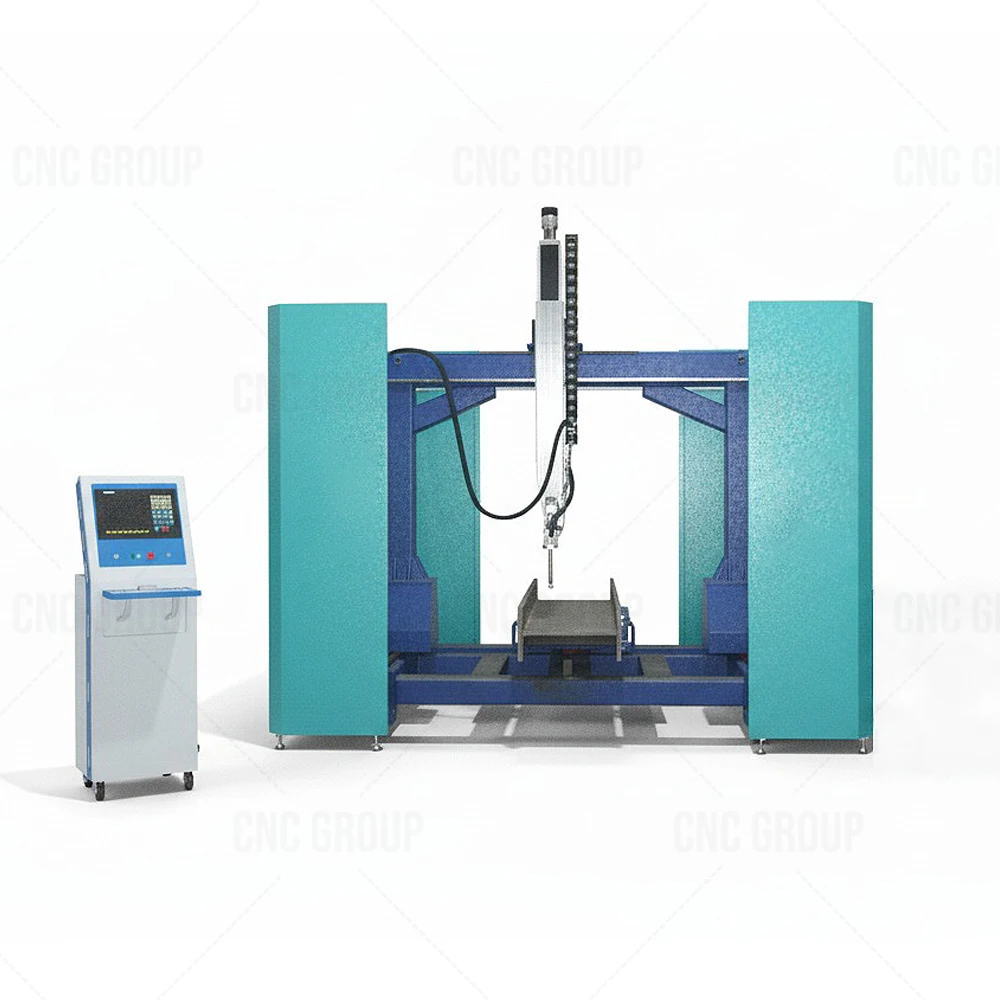

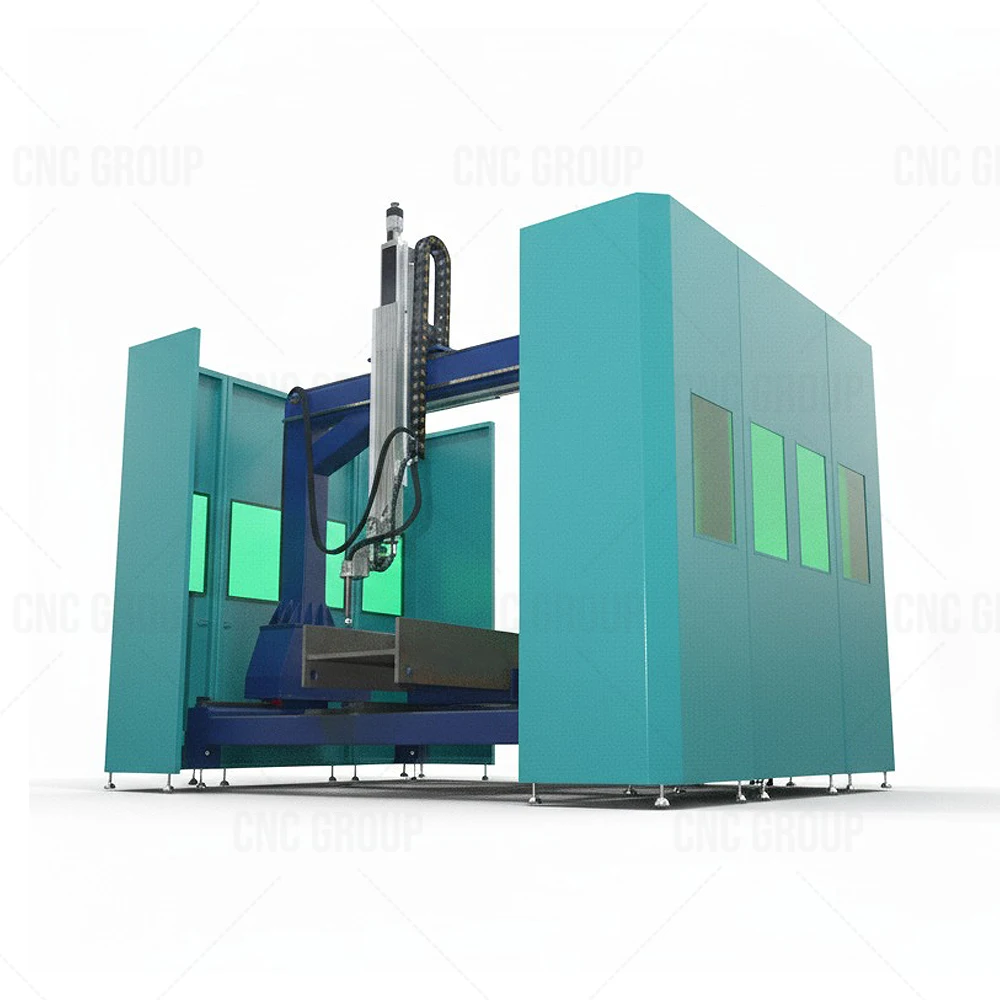

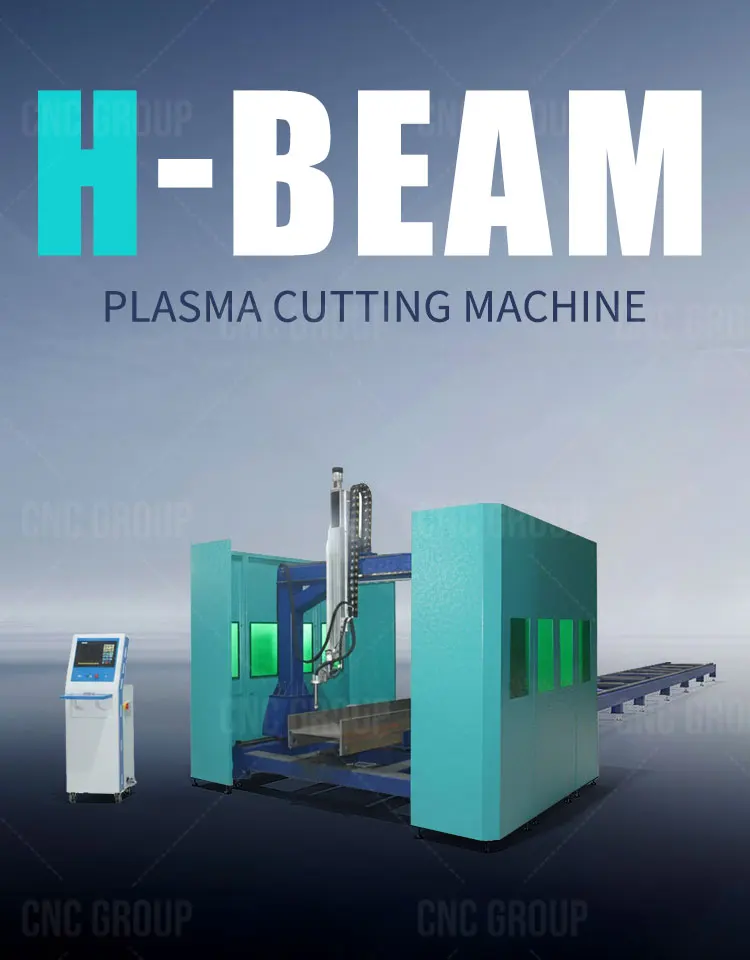

CNC plazmový kámař pro H-nosníky: Zpracovává H-nosníky, obdélníkové ocelové tyče; Používá techniku hořákového řezání

CNC plazmový kámař pro H-nosníky: Zpracovává H-nosníky, obdélníkové ocelové tyče; Používá techniku hořákového řezání

Úvod

Parametry

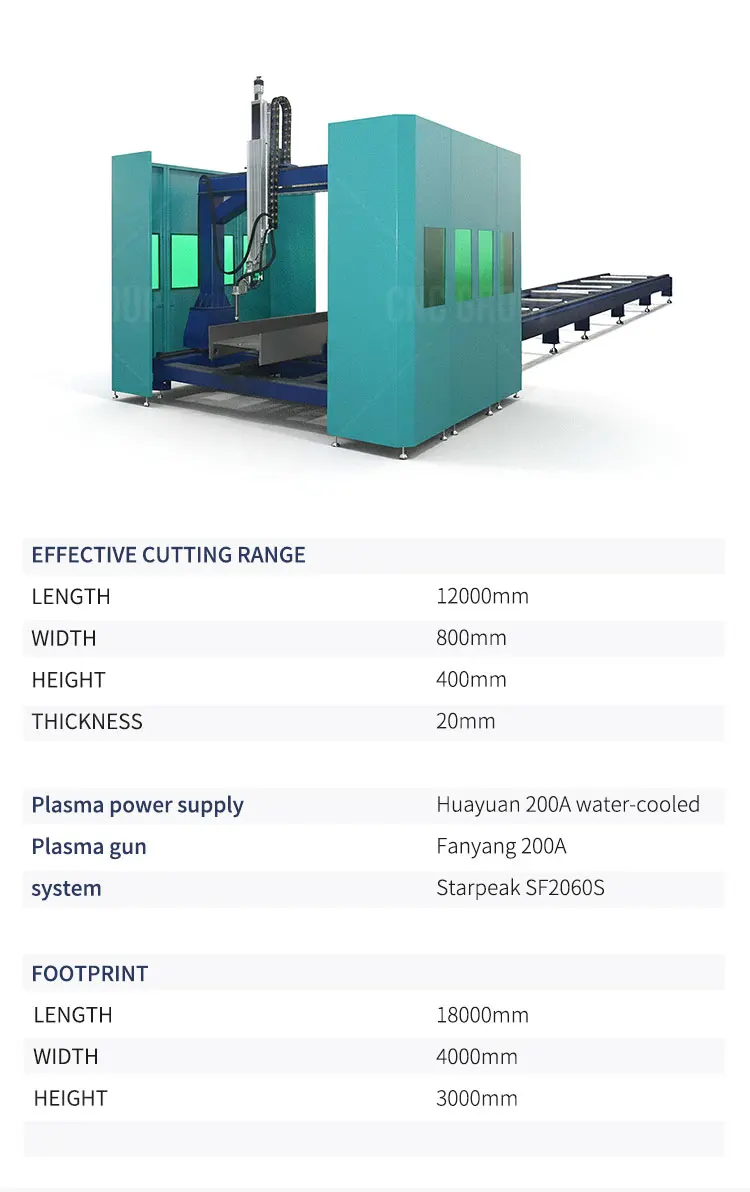

Položka	Parametry
H-nosník I-nosník, průřezová ocel, úhlová ocel	Výška stojiny: 100 mm–600 mm Šířka příruby: < 400 mm Metoda řezání
plazmová tloušťka řezu plazmou	závisí na plazmovém zdroji
Délka řezu	12000 mm Délka řezu přesnost ±1,5 mm
Rychlost řezání	10 - 2000 mm/min
Rychlost pohybu	10 - 6000 mm/min
Řezací zbytek	500-600mm
Zatížení	2000kg

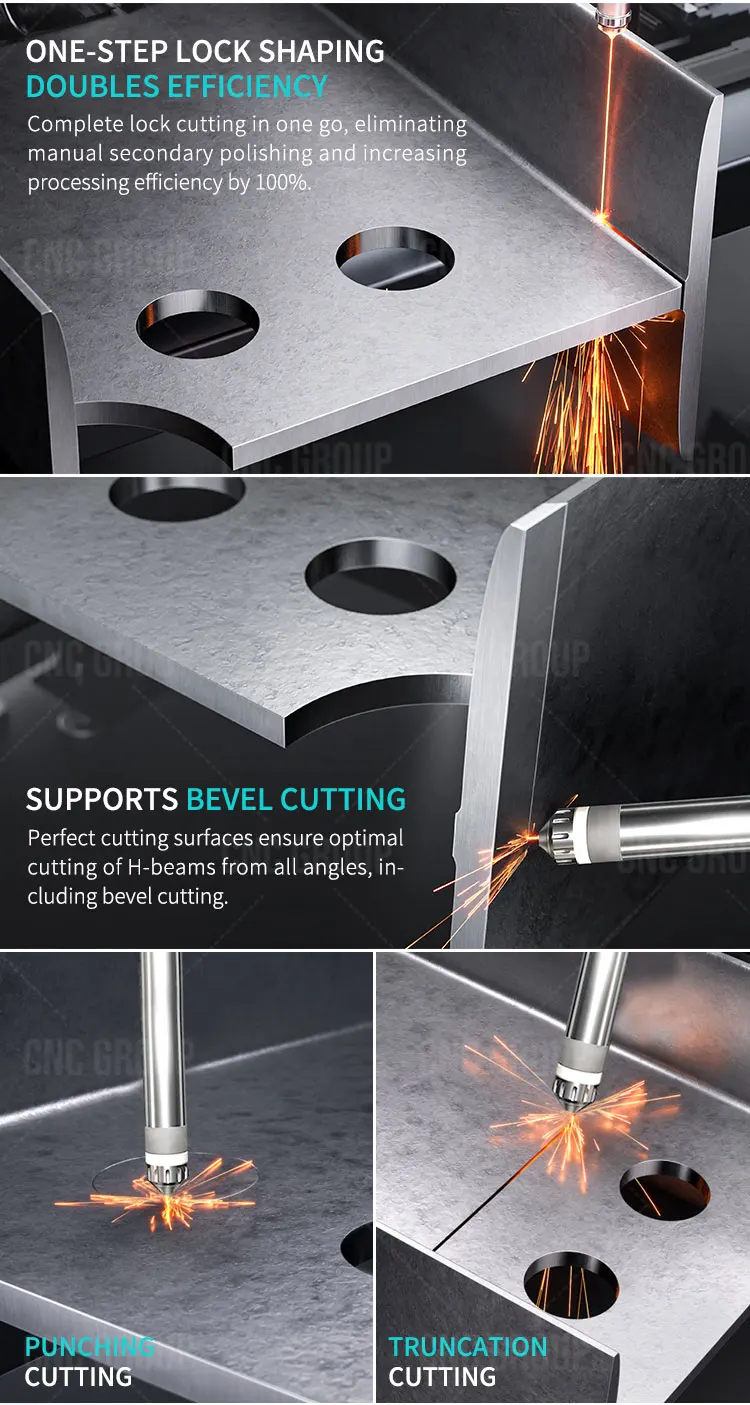

Stříhání tvarů dílů	Vrtání, příčný řez na délku, šikmý řez na délku a koncový hrdlový řez
Přesnost provádění řezání standard	ISO9013-2002/ISO8206-1991/JB T10045.4-1999JB

Hlavní technické parametry

Model zařízení: ZLH-600 Název zařízení: ocelový CNC řezný stroj Rozměry zařízení: 18000*4000*3000 Rozsah řezání: H nosník, I nosník, žlabová ocel, úhlová ocel. Použitelný rozsah: výška stojiny 400 mm (pokud rozměr překračuje, prosíme o upozornění) Jmenovitý tlak systému: ≤0,5 MPa Typ hydraulického oleje: L-HM-46

Rozsah napájení: 380 V ± 20 V 50 Hz

Název části	Specifikace	množství
Operační režim	7os 5vazeb
6osé řídicí systémy pro profilovou ocel	6osé řídicí systémy	1 set
Dálkové ovládání	dálkové ovládání	1 sada
Servomotor pro krmení, ovladač	750W	2 sady
Servomotor, ovladač	400W	3 sady
Servomotor, ovladač	200W	1 sada
Planétární reduktor	Humphrey	6 sad vodicích
zařízení		1 sada

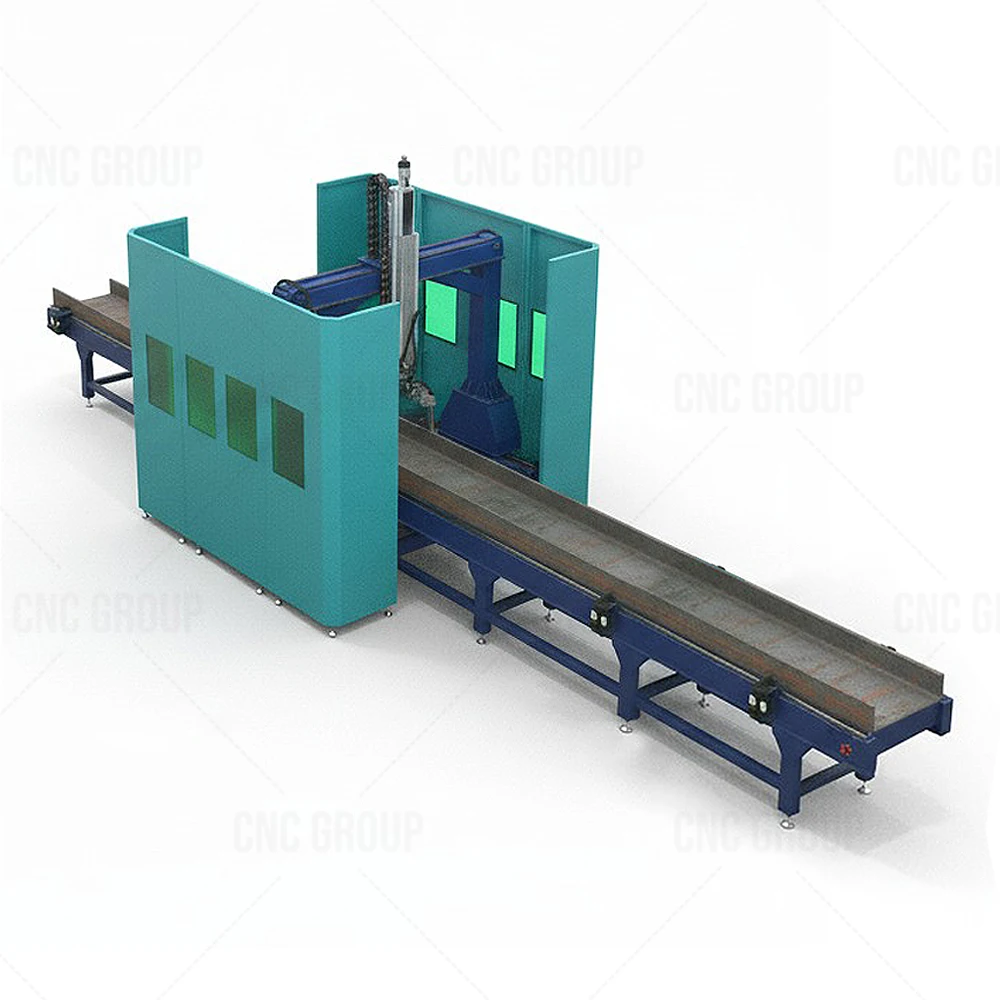

Automatizované krmící zařízení		1 sada
Hydraulické destičkové zařízení		2 sady
Zařízení pro boční pohyb		1 sada
Podélný zvedací hřídel hořáku		1 sada
Zařízení pro otáčení hlavy stroje		1 sada
Zařízení pro přijímání materiálu		1 sada
Pumpy hydraulického oleje		1 sada
Počet hydraulických válců		2 sady
Programově	Systémová galerie	Volitelný softwarový program pro offline programování
metoda řezání	Plast

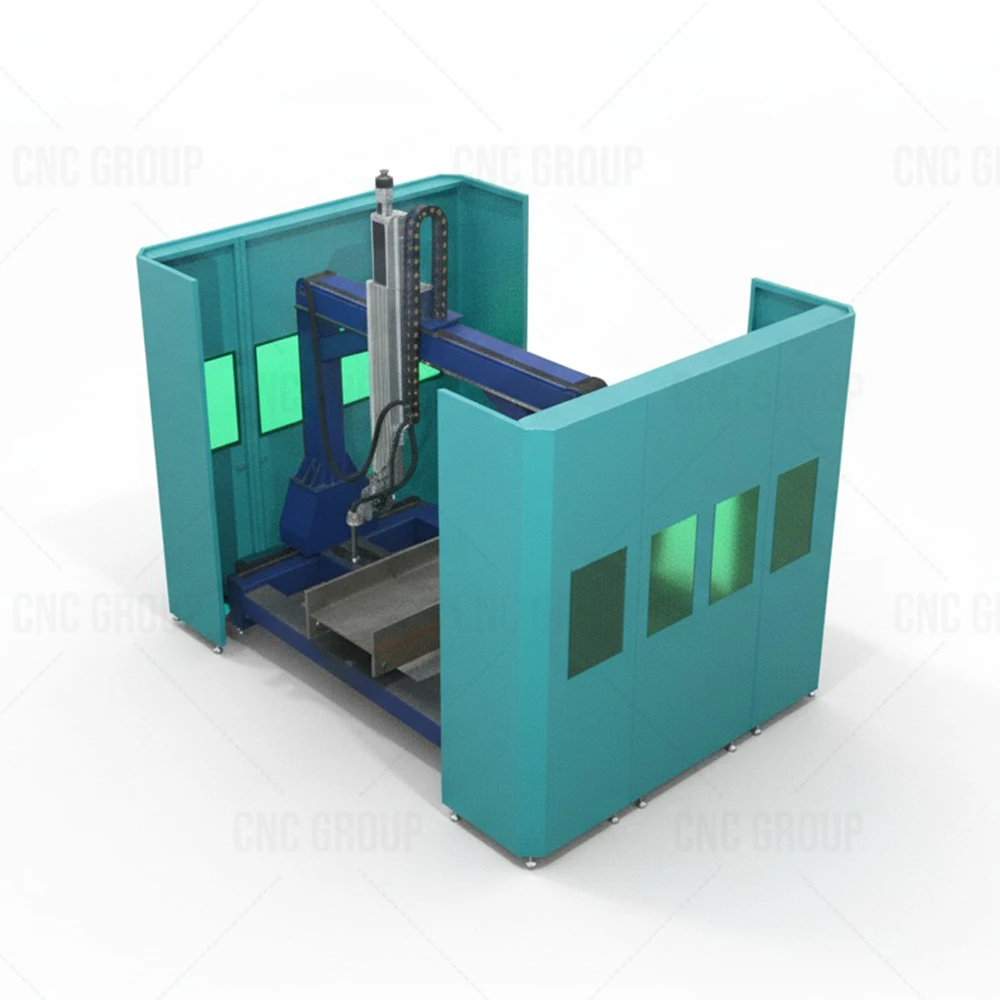

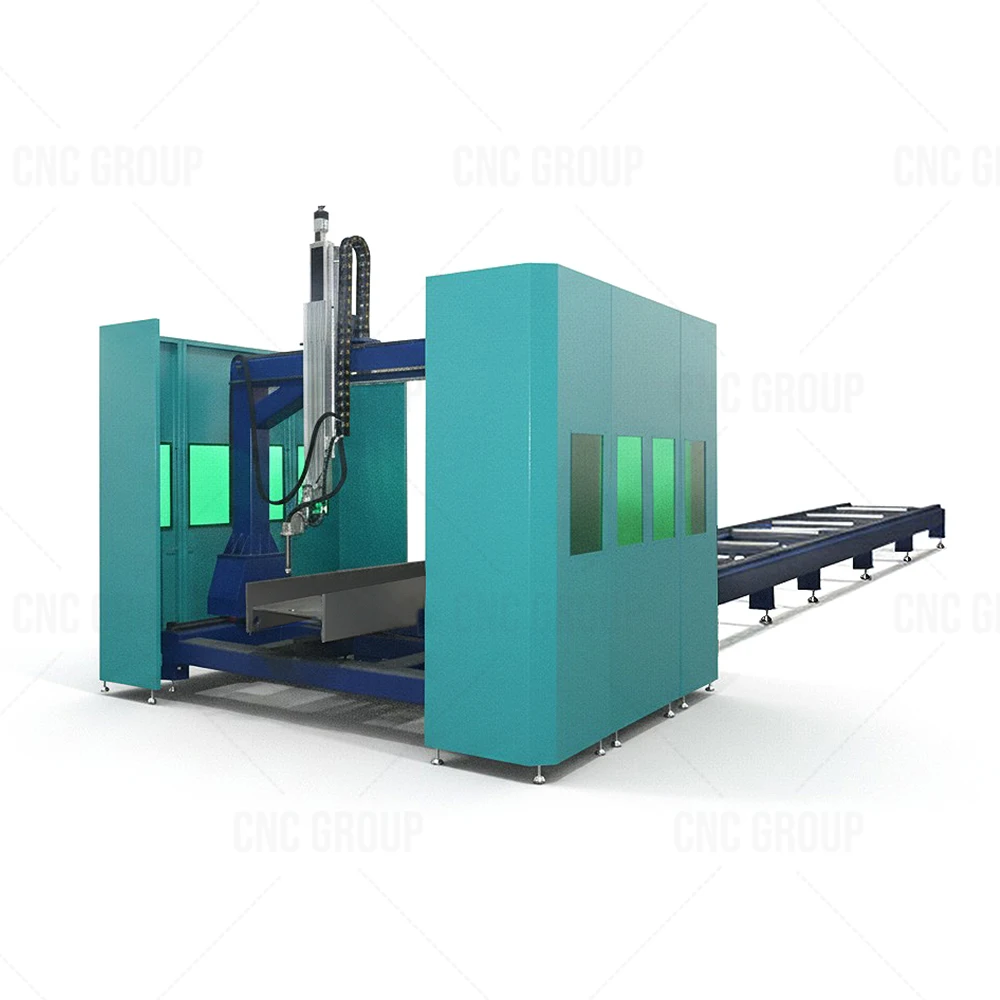

Popis produktu a fotografie

tECHNICKÉ UKAZATELE

Procesor: průmyslový ARM embedded procesor; Displej: 15" barevný LCD displej; Vstup/výstup: Systém disponuje 24 galvanicky oddělenými vstupy a 20 galvanicky oddělenými výstupy; Dva analogové napěťové výstupy (DC 0-10V), mohou řídit napětí a proud samostatně; Počet řízených os: 6 os synchronně; Maximální rychlost: <24 m/min; Impulzní ekvivalent: plynulé nastavení, čitatel a jmenovatel elektronického převodového poměru (volitelně 1 ~ 65535); Úložný prostor: 32GB uživatelská paměť pro programy, neomezený počet programů pro zpracování; Provozní teplota: 0°C až +40°C; Teplota skladování: -40°C až +60°C.

Vlastnosti

(1) Při provozu je zařízení hydraulicky upnuto a materiál je automaticky přiváděn na stanovenou délku. (2) Dle požadavků zákazníka lze vybrat jeden plasmový zdroj, který umožňuje řezat nízkouhlíkovou ocel do 20 mm v dávkách. (3) Rychlost a přesnost řezání jsou řízeny servomotorem s pěti souřadnicemi. (4) Celkový příkon stroje je ≤25 kW. (5) Celkové rozměry stroje (délka × šířka × výška): 14 m × 1,8 m × 2,1 m; rozměry potřebné pro instalaci (délka × šířka × výška): 15 m × 1,8 m × 2,1 m. Hmotnost stroje: cca 1,5 tuny.

Proč si vybrat právě nás

NAŠE VÝHODY

1. Podpora řezání oceli ve tvaru H, oceli ve tvaru 工, kanálové oceli, úhlové oceli a dalších materiálů; 2. Zařízení je 7osé a
5-přivázaný, který podporuje koncový tvar. Systém ovládá úhel a nevztahoval uměle hlavu pochodně, čímž
zlepšení účinnosti a zajištění přesnosti řezání. 3. Věříme, že Vytváření a úprava zařízení pro výrobu elektrických motorů
sílu než metoda zavírání válců jiných výrobců, vhodná pro řezání těžkých H-trámů a profilů větších rozměrů; V tomto případě
hřídel kývací pistole používá harmonický reduktor, který je stabilnější a zbraň nevibruje; 5. Tabule podávání materiálu používá

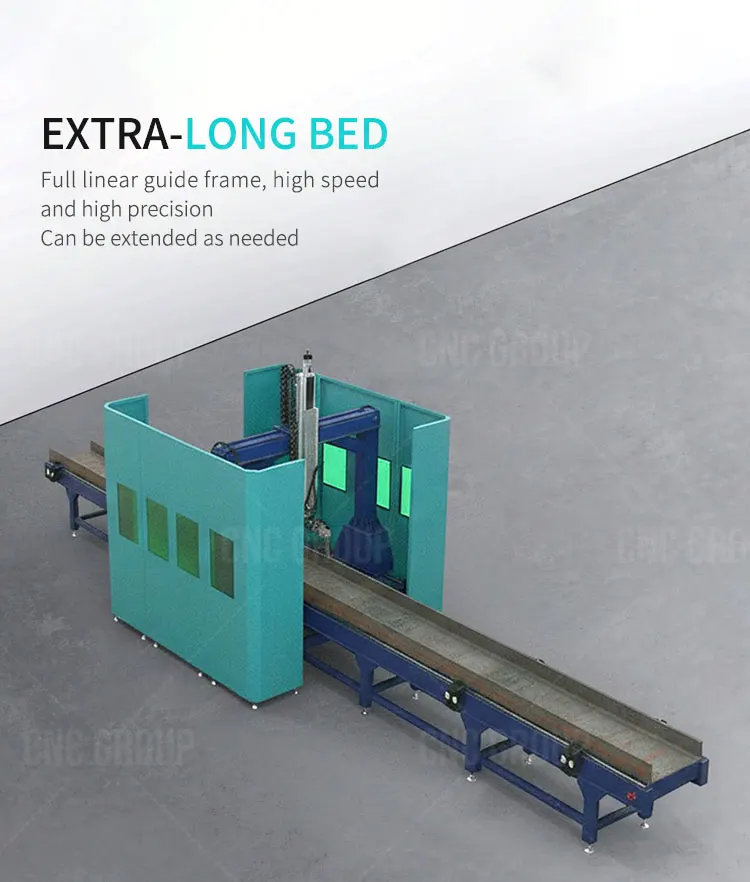

24KG kolejnice s dvojstranným servopohonem, která může jednorázově automaticky podat materiál na místo bez ohledu na délku
podávání, čímž se zvyšuje efektivita podávání a zajišťuje přesnost podávání.

FAQ

1. Kdo jsme?

Sídlíme v Shandong, Čína, začínáme od roku 2017, prodáváme do jihovýchodní Asie (35,00 %), Afriky (18,00 %), západní Evropy (9,00 %), Jižní Ameriky (8,00 %), severní Evropy (6,00 %), východní Asie (5,00 %),Střední Amerika (5,00 %),Východní Evropa (4,00 %),Sever Amerika (3,00 %), Oceánie (2,00 %), Střední východ (2,00 %), Jižní Asie (2,00 %), Jižní Evropa (00,00 %).

2. Proč jsou vaše cena vyšší než u ostatních?

Protože trváme na tom, že každá továrna by měla klást důraz na kvalitu, vyrábíme stroje více automatizované, spolehlivější a přesnější a s delší životností.

Vždy před masovou výrobou vzorek před výrobou; vždy před odesláním závěrečná kontrola;

3. proč by měl koupit u nás a ne u jiných dodavatelů?

Můžeme vám poskytnout lepší produkty, lepší záruční servis a technickou podporu online 24 hodin denně

4. Jak získat cenovou nabídku?

1. Pošlete mi výkres rozměrů a tloušťku, to je velmi důležité.

2. Pokud máte požadavky na rychlost výroby, výkon, napětí a značku, prosím, uveďte je předem.

3. Pokud nemáte vlastní obrysový výkres, můžeme vám doporučit některé modely podle norem vašeho lokálního trhu.

4. jaké služby můžeme poskytovat?

Používané dodací podmínky: FOB,CFR,CIF,EXW,FAS,CIP,FCA,CPT,DEQ,DDP,DDU,Express Delivery,DAF,DES; Akceptované platební měny:USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF; Akceptované způsoby platby: T/T,L/C,MoneyGram,Kreditní karta,PayPal,Western Union,Hotovost; Mluvené jazyky:Angličtina,Čínština,Španělština,Japonština,Portugalština,Němčina,Arabština,French,Ruština,Korejština,Hindština,Italština
